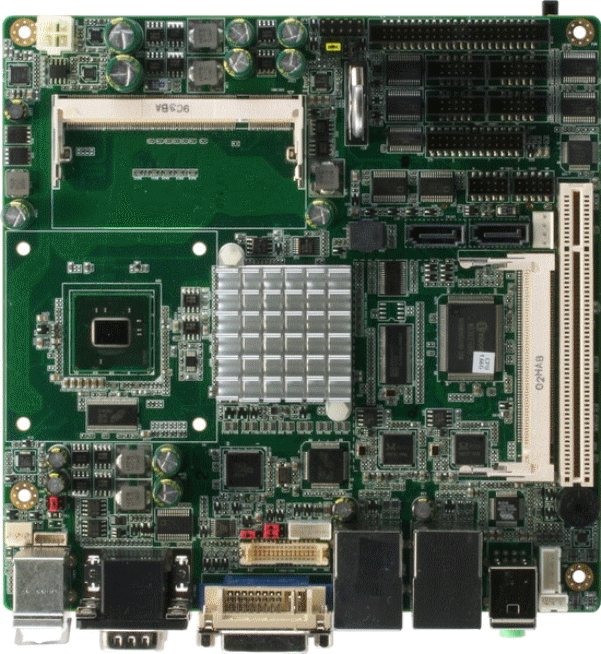

EMB-LN9T
Mini-ITX Embedded Motherboard
With Onboard
Intel Atom N450/D510 Processor
|
|
|
Features
- Onboard Intel® Atom™ N450/D510 Processor (Fanless with N450)
- Intel® ICH8M
- DDR2 533/667 SODIMM x 2, Max. 4GB
- Dual Ethernet (Gigabit or 10/100Base-TX)
- VGA, 18-bit Single Channel LVDS or 24-bit Single Channel LVDS or DVI
- SATA 1.5Gb/s x 2, CompactFlash™ x 1
- USB2.0 x 8, COM x 6 , LPT x 1
- PCI x 1, Mini-PCI x 1, Mini Card x 1
- DC 12 V Input With PS-ON Power Type
- Optional: TPM, Extra COM x 4 (Total 10 COM), Amplifier Speaker Out,
SPDIF, RAID 0 & 1
|
Specifications
System
- Form Factor:
Mini-ITX
- Processor: Onboard Intel® Atom™ N450/D510 Processor (Fanless with N450)
- System Memory:
200-pin DDR2 SODIMM x 2, Max. 4GB (DDR2 667/800)
- Chipset:
Intel® ICH8M
- I/O Chipset:
Winbond W83627UHG
- Ethernet:
Realtek 8111C for 10/100/1000Base-TX or
Realtek 8102E for 10/100Base-TX, RJ-45 x 2
- BIOS:
AMI Plug & Play SPI BIOS - 4MB ROM
- Wake on LAN:
Yes
- Watchdog Timer:
Generates a time-out system reset
- H/W Status Monitoring: Supports power supply voltages and temperature monitoring
- Expansion Interface:
PCI x 1, Mini-PCI x 1 , Mini Card x 1
- Battery:
Lithium battery
- Power Requirement:
DC-12 V input with PS-ON Power Type
- Power Consumption (Typical)
CPU: Intel® Atom™ D510 @ 1.66G, DDR2 667 2G =
1.48A @ +12V
- Board Size:
6.7" (L) x 6.7" (W) (170mm x 170mm)
- Gross Weight:
1.1 lb (0.5kg)
- Operating Temperature:
32oF ~ 140oF (0oC ~ 60oC)
- Storage Temperature:
-40oF ~ 176oF (-40oC ~ 80oC)
- Operating Humidity:
0% ~ 90% relative humidity, non-condensing
- MTBF (Hours):
60,000
Display Supports CRT/LCD, CRT/DVI simultaneous/ dual view display
- Chipset:
Intel® N450/ D510 integrated
Integrates hardware MPEG2 decoder
- Memory:
Shared system memory up to 384 MB/ DVMT 4.0
- Resolution:
Up to 2048 x 1536 (QXGA) @ 60 Hz for CRT (D510)
Up to 1400 x 1050 (SXGA)@ 60 Hz for CRT (N450)
Up to 1366 x 768 or 1280 x 800 (WXGA) for LCD & DVI
- LCD Interface:
18-bit single channel or 24-bit single channel
- DVI:
Optional (disable LVDS function, or clone with 24-bit LVDS)
I/O
- Storage:
SATA 1.5Gb/s x 2, CompactFlash™ x 1
- Serial Port:
RS-232 x 5, RS-232/422/485 x 1, optional extra RS-232 x4
- Parallel Port:
SPP/EP/ECP mode
- USB:
USB2.0 x 8
- PS/2 Port:
Keyboard + Mouse x 1
- Audio:
Line-in, Mic-in, optional: Amplifier speaker out, Line-out, SPDIF
|
Ordering Information
- TF-EMB-LN9T-A11
Mini-ITX, Intel® Atom™ D510, 1 DIM, Gigabit Ethernet, Audio, 2 COM, 2 USB,
1 SATA, DC12V, Rev. A1.0
- TF-EMB-LN9T-A11-01
Mini-ITX, Intel® Atom™ D510, 18-bit LVDS, 2 DIM, 2 Gigabit Ethernet, Audio, 6 COM, 8 USB,
2 SATA, CompactFlash™, Mini-PCI, PCI, Mini Card, DC12V, Rev. A1.0
- TF-EMB-LN9T-A11-02
Mini-ITX, Intel® Atom™ D510, 18-bit LVDS, 1 DIM, Gigabit Ethernet, Audio, 2 COM, 2 USB,
1 SATA, DC12V, Rev. A1.0, Bulk
- TF-EMB-LN9T-A11-03
Mini-ITX, Intel® Atom™ D510, 18-bit LVDS, 2 DIM, 2 Gigabit Ethernet, Audio, 6 COM, 8 USB,
2 SATA, CompactFlash™, Mini-PCI, PCI, Mini Card, DC12V, Rev. A1.0, Bulk
- TF-EMB-LN9T-A11-04
Mini-ITX, Intel® Atom™ D510, 18-bit LVDS, 2 DIM, 2 Gigabit Ethernet, Audio, 10 COM, 8 USB,
2 SATA, CompactFlash™, Mini-PCI, PCI, Mini Card, DC12V, Rev. A1.0
- TF-EMB-LN9T-A11-05
Mini-ITX, Intel® Atom™ N450, 18-bit LVDS, 2 DIM, 2 Gigabit Ethernet, 6 COM, 8 USB,
2 SATA, CompactFlash™, Mini-PCI, Mini Card, DC12V, Rev.A1.0, Fanless
- TF-EMB-LN9T-A11-06
Mini-ITX, Intel® Atom™ D510, DVI, 24-bit LVDS, 2 DIM, 2 Gigabit Ethernet, 6 COM, 8 USB,
2 SATA, CompactFlash™, Mini-PCI, Mini Card, DC12V, Rev.A1.0
Optional Accessories
- 1709100208 --
USB Cable
- 1701260200 --
Printer Cable
- 1701100206 --
COM Cable
- 1709030150 --
SPDIF Cable
- TF-PER-R16P-A10 --
Riser Card, PCI + PCI-E for Mini-ITX
- TF-PER-V30C-A11 --
Mini-PCI Single Channel Capture Module with Philips SAA7135
- TF-PER-1110-A10 --
Riser Card for PCI, 2-slot
|
|
