Características
Suporta termopares, RTD’s, strain gauges, tensão, 4-20 mA, termistores e resistores

8 canais de entrada diferenciais com excitação do sensor

Cada canal é programável por software para tipo de sensor e ganho

Auto-calibração elimina o uso de trimpots

Baixo consumo de energia

Smart A/D

Descrição
O Sensoray Model 518 proporciona uma maneira eficiente e barata de se adquirir dados de sensores em qualquer sistema com barramento PC/04. Exibe resolução de 16 bits para os 8 canais, sendo cada um programável individualmente para um tipo diferente de sensor. A conversão analógica-digital é executada em 22 mili-segundos, proporcionado uma taxa de varredura de 45 canais por segundo.

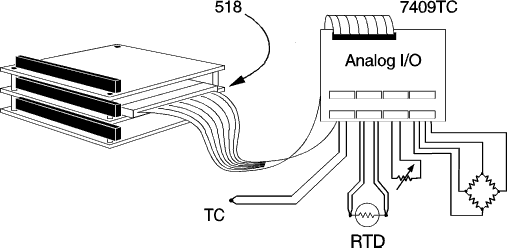

O 518 encaixa-se diretamente em qualquer computador PC/104. Linearização, calibração e sensibilidade são programáveis por software, eliminando-se potenciômetros e necessidade de se acessar o cartão. A conexão com os sensores do campo é feita através de um cabo chato de 40 fios e um bloco de terminais externo com parafusos, modelo 7409TB ou modelo 7409TDIN para montagem em trilhos DIN.

Calibração
Model 518 se auto-calibra automaticamente através de leitura de referências internas precisas. Os dados das referências são armazenados em EEPROM, permitindo assim

Excitação
Uma fonte pulsada de tensão constante é fornecida para os sensores de força e pressão. Uma fonte pulsada de corrente constante é fornecida para sensores resistivos. Erros por perdas na cabeação de RTD's, termistores e resistores, são eliminados através de circuito de medição a 4 fios.

Um microprocessador presente no cartão varre continuamente os canais com sensores ativos. Cada canal é amplificado, digitalizado, filtrado, convertido para unidades de engenharia e armazenado na memória do cartão. Este processo é independente da atividade da CPU principal.


que os cartões sejam facilmente intercambiáveis. Está disponível condicionamento de sinais para entradas de termistores, RTD’s, termopares, força e pressão, resistência e tensão. Possui correção interna padrão para sensores não-lineares. Pode ser carregada compensação customizada.


Sensor               Resolução    Faixa

Especificações Gerais

Termopares

0.1C

-270C a 1760C

Termistores

0.01C

-55C a 145C

Resistores

0.02W
0.125W
31W

0 a 400W
0 a 3 kW
0 a 600 kW

RTD’s

0.05C
0.0125C

-200C a 800C
0C a 400C

Força/pressão

5mV

+/-100 mV

Tensão DC

5 mV
20 mV
200 mV

+/-100 mV
+/-500 mV
+/-5 V

Elo de Currente

0.01%

4 a 20 mA



Resistência de Entrada

1000 MW

Max Tensão de Entrada

63 VAC rms

CMMR

95 dB min

Max modo comum

+/-5 volts

Conversor A/D

16 bits integração

Tempo Conversão

22 mS por canal

Taxa Varredura A/D

45 amostras/seg

Temperatura de Operação

-25C a 85C

PC/104 interface

2  portas E/S

Consumo

5 volts @ 100 mA
12 volts @ 35 mA



Informações para Ordens de Compra

Sensor                Tipos

Termopares

J,K,T,S,E,B,N,C,R

RTD de Platina

100 W, tipo 385 & 392

RTD de Níquel

120 W, 200 W, 1000 W

Termistores

10000 W, YSI tipo
44006 ou 44031

Strain gauges

120 W a 4000 W



Smart A/D 8 canais

518

Bloco de Terminação Simples

7409TB

Bloco de Terminação

7409TC

7409TC com montagem DIN

7409TDIN

cabo chato 18”

7409C

cabo chato 1 metro

7409C1
